1、?規范要求的沿革與變化

我國89規范在第2.4.2條規定，“圍護墻和隔墻應考慮對結構抗震的不利或有利影響，應避免不合理的設置而導致主體結構的破壞”。

01規范修訂時，將其中的“有利影響”字樣取消，在第3.7.4條中規定，“圍護墻和隔墻應估計對結構抗震的不利影響，避免不合理的設置而導致主體結構的破壞”。

08年局部修訂時，鑒于1999年臺灣地震和2008年汶川地震中大量框架結構的破壞或倒塌情況，將01規范的上述規定進行了調整，側重強調框架結構中圍護墻和隔墻不合理設置導致的不良后果，并且將此條提升為強制性條文。

10版規范修訂時，此條繼續保持了08年局修的規定。

2、?合理布置剛性填充墻對房屋抗震性能的影響

在框架結構中，隔墻和圍護墻采用普通磚、多孔磚和混凝土小型空心砌塊砌筑時，這些剛性填充墻將在很大程度上改變結構的動力特性，給整個結構的抗震性能帶來一些影響，合理利用會對結構抗震性能有所提升。

總的來說，剛性填充墻對框架結構抗震性能的影響主要包括以下幾個方面：

（1）?增大建筑物抗側剛度，縮短自振周期。由于這個原因，作用于整個建筑上的地震作用會增大，增加的幅度可達30%~50%。

（2）?改變結構的地震剪力分布狀況，減輕主體結構的抗震“負擔”。由于剛性填充墻參與抗震，分擔了很大一部分水平地震剪力，使框架所承擔的樓層地震剪力大大減小。

（3）?增大建筑物抗側剛度，減小框架結構側向變形。由于剛性填充墻自身具有較大的抗側剛度，它的存在提高了建筑物整體剛度，降低了建筑物側向位移，從而減小了框架結構的地震側移幅值。

（4）?增加建筑抗震防線的層次，有利于形成多道防線。相對于框架而言，剛性填充墻具有較大的初期剛度，建筑物遭受地震前幾次較大的脈沖時，填充墻承擔了大部分地震作用，隨著填充墻剛度退化和強度劣化，框架所承擔的地震剪力逐漸增多，框架才漸漸變?yōu)橹饕拐饦?gòu)件。從這一過程可以看出，剛性填充墻充當了建筑抗震的第一道防線，使框架退居為第二道防線。所以，單就此而論，剛性填充墻的存在，增加了框架結構抗震防線的層次，形成了事實上的多道防線。

（5）?增加建筑物吸收和耗散地震能量的能力，提高整個建筑的抗震能力。1985年墨西哥地震，墨西哥市一些純框架高層建筑發生倒塌，而帶有磚填充墻的框架結構高層建筑，不但沒有倒塌，而且破壞程度較輕。很大程度上因?yàn)閯傂蕴畛鋲νㄟ^自身的變形及墻面裂縫的出現和開展，消耗了大量輸入建筑物的地震能量，保護了主體結構，從而提升了建筑的抗震安全性能。

3、?不合理布置的剛性填充墻導致的震害表現與處置對策

剛性填充墻不同于輕質隔墻，雖然也是非承重構件，但由于它具有較大的抗側剛度，所以不能隨意布置。它的布置合理與否，關系到框架的剪力分布以及整個房屋的抗震安全。震害調查表明，如果剛性連接的剛性填充墻不合理布置，會造成主體結構不同程度的破壞，甚至倒塌。總結近幾十年的震害經驗，框架結構剛性填充墻不合理布置的不利影響主要有以下四種表現：?

表現1：豎向布置不均勻，形成薄弱樓層，地震作用導致結構變形集中進而破壞。

剛性填充墻沿建筑豎向上下布置不均勻，導致結構局部樓層的實際剛度明顯小于上部樓層，形成薄弱樓層，地震中因變形集中而破壞。比較常見的一種布局形式是上剛下柔，類似于底部純框架的底部框架-抗震墻砌體房屋（圖1）。

圖1??不合理布置簡圖（一）

此類房屋目前在我國中小城鎮的沿街商住樓中比較常見，震害調查發現，強烈地震中此類房屋的底層破壞嚴重（圖2、3）。

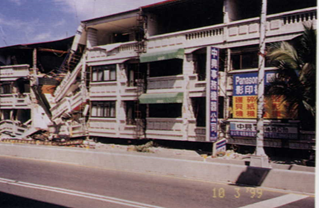

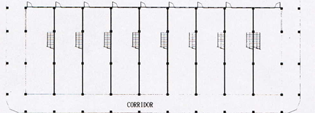

圖2 ?1999年臺灣地震，沿街底商，橫墻多，縱向無墻，倒塌

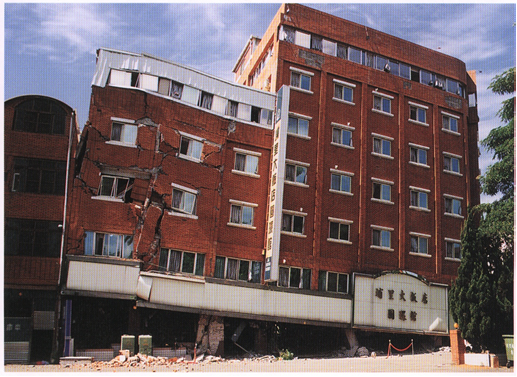

圖3??1999臺灣地震，南投縣埔里大飯店，7層框架，底層大空間，基本無填充墻，地震中底層破壞嚴重

設計對策與建議

當實際工程中，出現這種上下樓層剛性填充墻布置差異較大的情況時，作為結構工程師，應注意采取以下措施：

（1）?按底部框架-抗震墻砌體房屋的要求，驗算并控制上下樓層的實際剛度比值。

1)?按照抗震規范GB 50011-2010第7.1.8條的要求，驗算上部（二層）與底部（一層）的剛度比值K2/K1，6、7度不應大于2.5，8度不應大于1.5；

2)?計算時，填充墻應作為砌體抗震墻考慮，計入其剛度；

3)?當不滿足上述剛度比的控制要求時，應與建筑師溝通協調，調整上下墻體的布局，在底部設置必要的抗震墻（混凝土或砌體），同時加強構造措施。或者改變樓層填充墻材質，由剛性填充墻改為輕質隔墻。

（2）?加強底部樓層框架柱的配筋與構造，避免形成樓層承載力突變。

1)?底部樓層的地震剪力，應按抗震規范7.2.3條的規定，乘以1.2~1.5的放大系數，剛度比值K2/K1越大，放大系數的取值越大；

2)?上部樓層的受剪承載力，應按抗震規范GB 50011-2010第7.2.9條的規定計入墻體的貢獻；

3)?底部樓層的承載力突變控制，按抗震規范第3.4.3條的“不小于相鄰上層80%”控制。

表現2：平面布置不均勻，導致偏心過大，地震時建筑發生嚴重的扭轉破壞

剛性填充墻在平面上布置不均勻（圖4），造成結構扭轉不規則，地震中結構扭轉破壞（圖5）

圖5 ?2008汶川地震，安縣某辦公樓，填充墻不當布置導致扭轉破壞

表現3：局部砌筑不到頂，形成短柱破壞

剛性填充墻砌筑不到頂（圖6），使框架柱形成短柱，地震中易產生剪切或彎曲破壞（圖7、8）。

圖6 ?不合理布置簡圖（三）

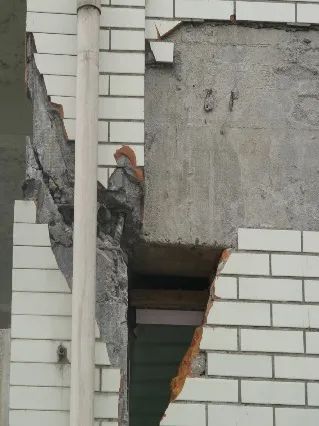

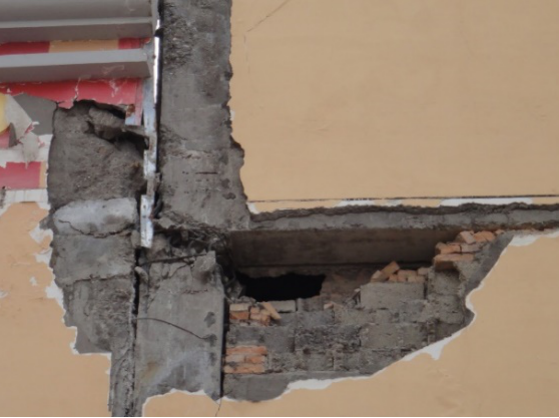

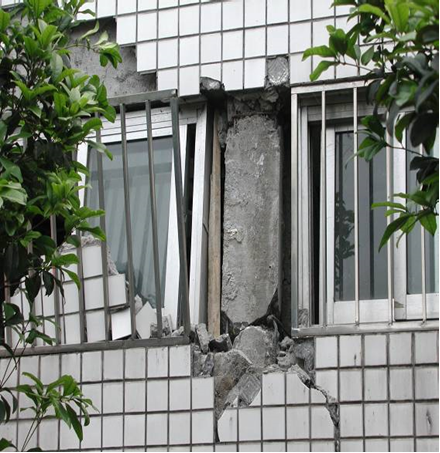

圖7??汶川地震，都江堰某三層框架結構，填充墻不合理砌筑導致短柱破壞

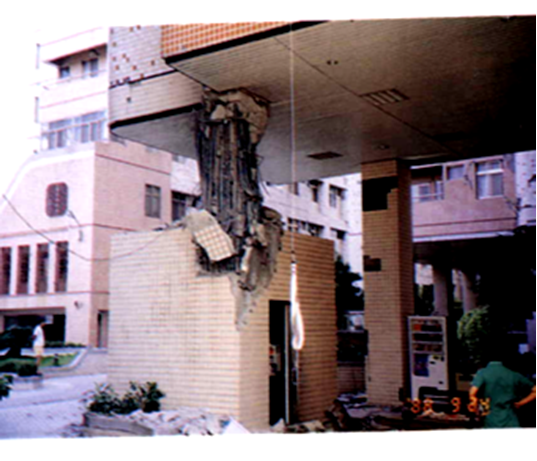

圖8??1999臺灣地震，某加油站，由于墻體約束形成短柱破壞

設計對策：對局部填充墻砌筑不到頂?shù)目蚣苤瑧?yīng)考慮填充墻的約束作用，重新核算框架柱的剪跨比，按短柱或極短柱的相關要求進行設計，箍筋全高加密；若抗剪承載能力不足，尚可增加交叉斜向配筋。

表現4：柱單側布置填充墻，地震時，支撐效應下，柱上端沖剪破壞

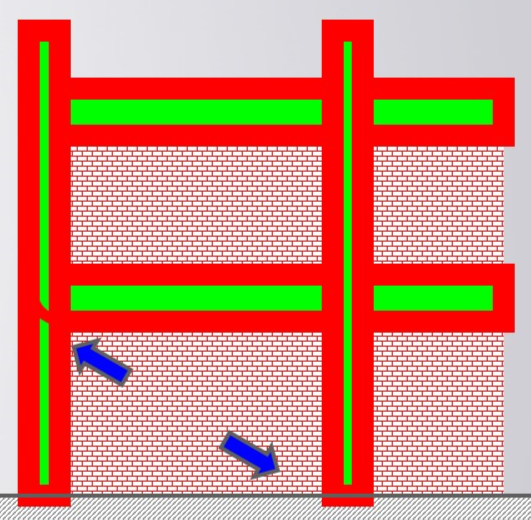

由于后砌填充墻的墻底與樓面梁結合緊密，墻體剪力可通過結合面?zhèn)鬟f，柱下端附加剪力很小，一般不致引起震害；但后砌填充墻的頂面與框架梁底面接觸不緊密，來自上部樓層的大部分地震剪力需要通過柱的上端（圖10），途經填充墻向下部傳遞，這就給柱上端帶來很大的附加剪力，造成柱上端的沖剪破壞（圖11、12）。

圖9??不合理布置簡圖（四）

圖10??樓層柱上端沖剪破壞機理

設計對策：

(1)?在進行結構內力分析時應考慮填充墻剛度對地震剪力分配的影響，合理確定柱各部位所受的剪力和彎距并進行截面承載能力驗算。

(2)?考慮填充墻對框架柱產生的附加內力，具體計算方法，可參考《建筑抗震規范》GB 50011-2010第7.2.9條第1款關于底框柱附加內力的計算規定。

(3)?單側有填充墻的框架柱，樓層上端除需要考慮上述附加內力進行設計外，尚應加密箍筋，增設45度方向抗沖切鋼筋，一般而言，不宜少于；而對于角柱，沿縱橫兩個方向均應配置斜向配筋。

4、?強制性要求的檢查與控制

在鋼筋混凝土框架結構中，隔墻和圍護墻采用實心磚、空心磚、硅酸鹽砌塊、加氣混凝土砌塊砌筑時，這些剛性填充墻將在很大程度上改變結構的動力特性，對整個結構的抗震性能帶來一些有利的或不利的影響。規范對這些隔墻和維護墻的總體設計要求是，在工程設計中考慮其有利的一面，防止其不利的一面。

3.7.4條作為強制性條文，其檢查要求如下：

檢查項目：框架結構填充墻的布置

檢查對象：建筑、結構專業設計圖紙等

檢查內容：填充墻的平面、立面布置以及局部設置情況，是否存在對主體結構抗震性能不利的情況，結構專業采取的處理措施是否恰當?shù)取?/span>

5、?友情提示

5.1 ?作為建筑師的注意事項

方案設計時圍護墻和隔墻優先考慮輕質墻體，慎重布置剛性圍護墻和隔墻。若必須布置時，盡可能滿足以下要求：平面內圍護墻和隔墻的布置應大致對稱；每層數量不宜有顯著變化；且上下層基本在同一位置，不應錯位！！

5.2 ?作為結構工程師的注意事項

應仔細檢查、核對建筑專業圖紙，確認填充墻的平面、立面布置以及局部設置情況，是否存在對主體結構抗震性能不利的情況，并采取的相應的處理措施。
