黏滯消能器的應力應變關系與消能器的構造形式有很大關系，并且受不同研究人員研究方法不同而不同。不同研究者普遍認為黏滯消能器的阻尼力主要受速度的影響。常用的計算模型為maxwell模型，將消能器模擬成一個彈性元件和阻尼元件相串聯的情況。
Maxwell模型
黏滯消能器出力按下式計算：
式中，
——黏滯消能器的阻尼力
? V? ——活塞的運動速度
——與液壓缸直徑、活塞直徑、導桿直徑和流體粘度等參數有關的常數
? m? ——速度指數，線性黏滯消能器速度指數為1，非線性黏滯消能器速度指數通常在0.2到1之間

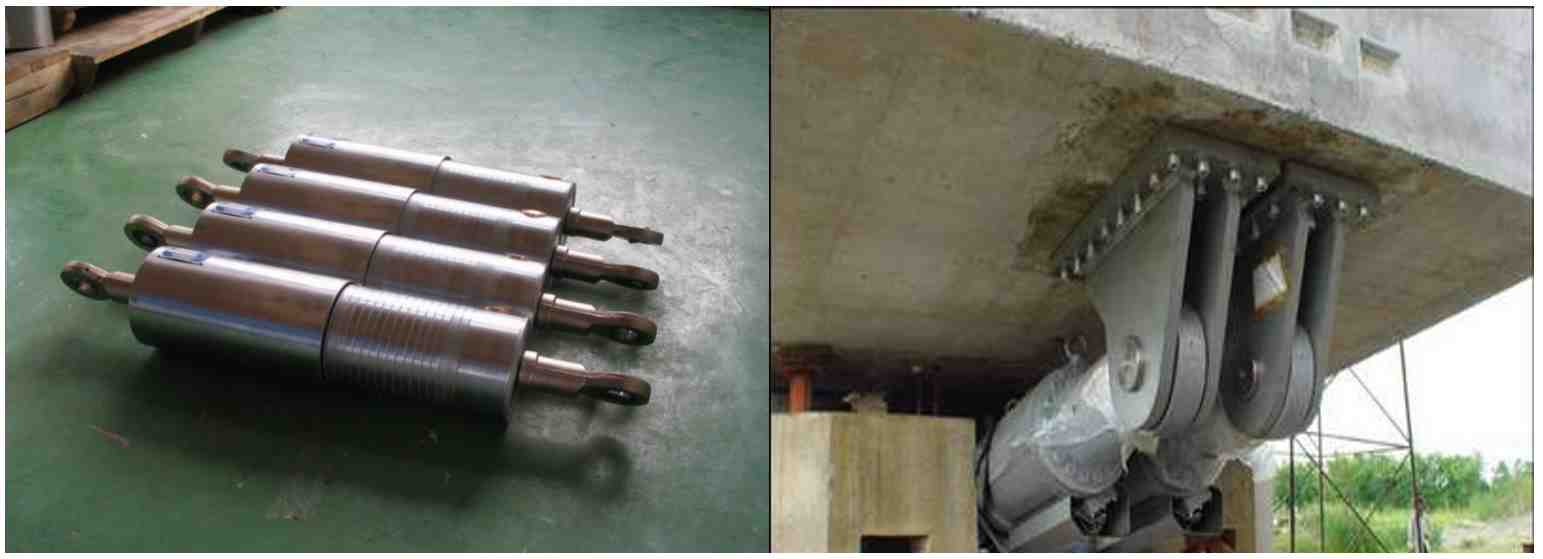

按黏滯消能器構造形式的不同可分為液缸式黏滯消能器（圖1）、黏滯阻尼墻（圖2）、三向黏滯消能器（圖3）和組合式消能器。黏滯消能器中常用的黏滯液體主要有甲基硅油、硅基膠和液壓油。液缸式消能器的研究和生產技術相對成熟，工程運用較為廣泛。

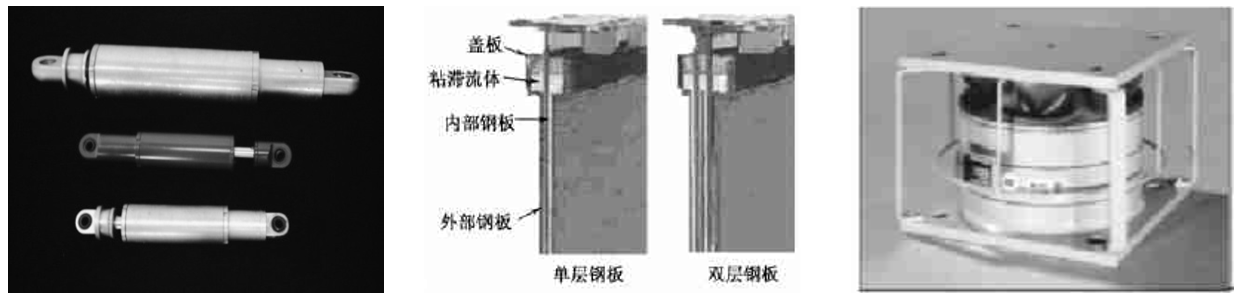

圖1 液缸式黏滯消能器? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? 圖2? 黏滯阻尼墻? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ? ??? ? ? ? 圖3? 三向黏滯消能器
液缸式黏滯消能器的結構構造主要沿用機械液缸的結構，其外缸及活塞尺寸已經形成系列化。根據構造的不同可以分為單出桿流體消能器、雙出桿流體消能器和液壓缸間隙式流體消能器。液缸式消能器一般由缸體、導桿、活塞、阻尼孔和黏滯流體阻尼材料等部分組成（圖4）。活塞在缸體內做往復運動，缸體內裝滿阻尼流體，活塞上有小孔成為阻尼孔。當活塞與缸體壁發生相對運動時，活塞的前后壓差使阻尼流體從阻尼孔中流過，產生阻尼力。

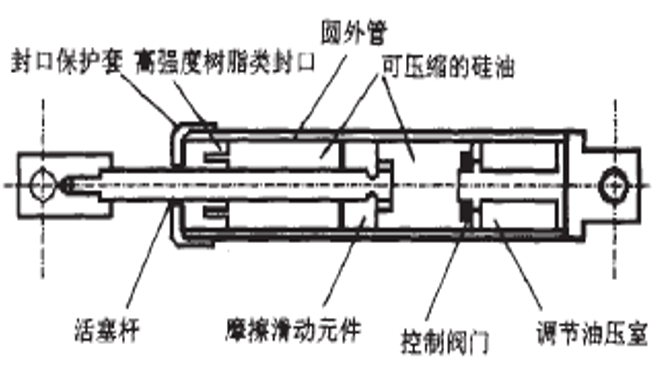

圖4? 液缸式黏滯消能器
