發(fā)泡陶瓷輕質(zhì)隔墻板是以粘土、石英、堿金屬或堿土金屬氧化物礦物為原料，或以陶瓷廢渣、珍珠巖尾礦、鐵礦尾礦、赤泥、粉煤灰等工業(yè)固體廢棄物中的一種或幾種為原料，輔以發(fā)泡劑等，經(jīng)高溫焙燒發(fā)泡而制成的具有保溫隔熱性能的輕質(zhì)板狀陶瓷制品，當(dāng)容重為320～400kg/m3可用于非承重內(nèi)隔墻及非承重填充外墻的預(yù)制條板使用。發(fā)泡陶瓷輕質(zhì)隔墻板具有輕質(zhì)高強(qiáng)、隔聲隔熱、不宜變形、綠色環(huán)保、適用范圍廣等特點(diǎn)。
發(fā)泡陶瓷輕質(zhì)隔墻板寬度分為600mm與1200mm兩種規(guī)格，厚度分為80mm、100mm、120mm三種規(guī)格，長(zhǎng)度通常為2400mm～3000mm。

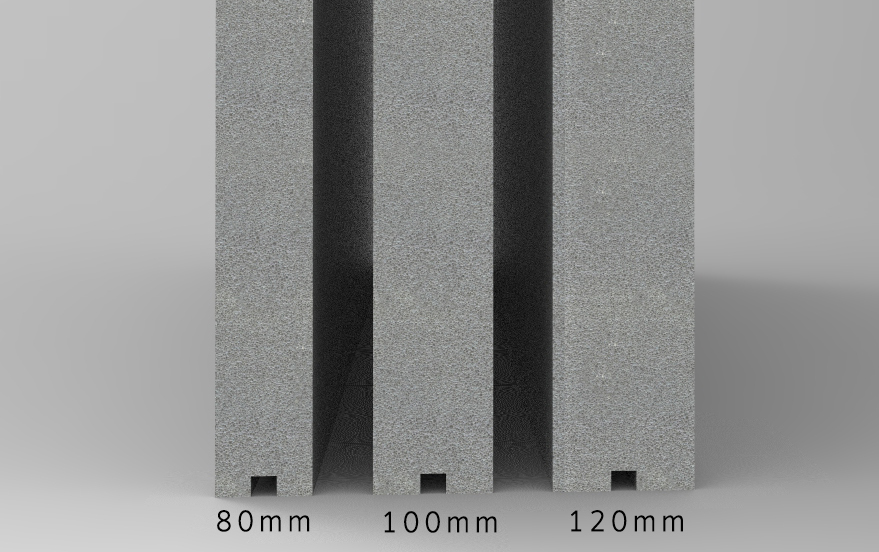

發(fā)泡陶瓷輕質(zhì)隔墻板結(jié)構(gòu)圖
發(fā)泡陶瓷輕質(zhì)隔墻板相關(guān)性能參數(shù)
項(xiàng)目 | 指標(biāo) | |||
密度?（kg/m3） | ≤400 | ≤500 | ≤600 | |
抗沖擊性能 | 軟質(zhì)撞擊 | 經(jīng)5次抗沖擊實(shí)驗(yàn)后，板面無(wú)裂紋 | ||
硬質(zhì)撞擊 | 落球法試驗(yàn)沖擊1次，板面無(wú)貫通裂紋 | |||
彎曲抗拉強(qiáng)度（MPa） | ≥1.6 | ≥2.3 | ≥3.0 | |
彎曲彈性模量（MPa） | ≥2500 | ≥3000 | ≥5000 | |
抗壓強(qiáng)度（MPa） | ≥5.0 | ≥7.5 | ≥12.5 | |
導(dǎo)熱系數(shù)（平均溫度25℃±2℃）（W/m·k） | ≤0.14 | ≤0.17 | ≤0.20 | |
垂直于板面方向的抗拉強(qiáng)度（MPa） | ≥0.4 | |||
空氣聲隔聲量（dB） | 滿足設(shè)計(jì)要求 | |||
吊掛力（N） | 荷載1000N靜置24h，板面無(wú)寬度超過(guò)0.5mm的裂縫 | |||
耐火極限（h） | 滿足設(shè)計(jì)要求 | |||
燃燒性能 | A1 | |||
放射性、 | 內(nèi)照射指數(shù)IRa | ≤1.0 | ||
外照射指數(shù)Ir | ≤1.0 | |||
